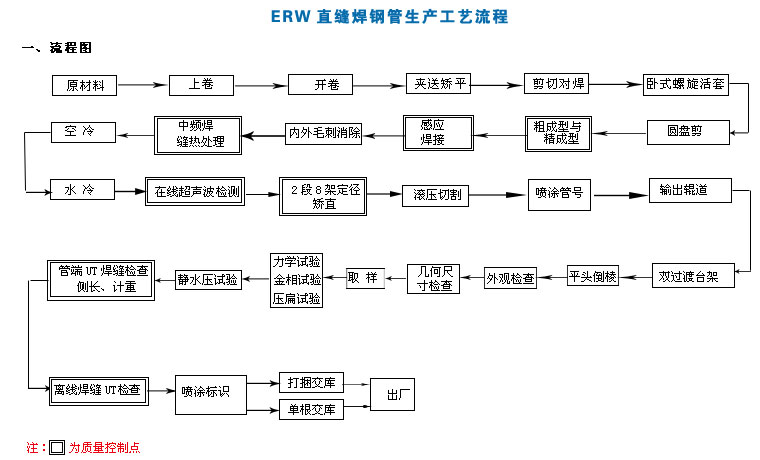

直縫焊管生產工藝流程

相關設備性能與能力簡介

1.開卷機的規格：板寬范圍為400至1250毫米，內徑可拆卸，尺寸為￠610至￠760毫米，外徑為￠1200至￠1800毫米（最大可達2000毫米），材料等級不超過X70（符合API Spec 5L標準）。

2.夾送矯平機的規格為：鋼帶寬度在400至1250毫米之間，鋼帶厚度為4至14毫米。

3.剪焊機：適用于寬度為400至1250毫米、厚度為4至14毫米的X70鋼帶。

直縫焊管生產工藝流程

4.水平螺旋活套：進料圓直徑為12000毫米，出料圓直徑為4600毫米，出料圓上的鋼螺旋角為5.363度，入口速度在40到180米/分鐘之間，出口速度則在8到25米/分鐘之間。

5.精矯平機的規格為：鋼帶寬度在430至1250毫米之間，鋼帶厚度為4至14毫米，矯平輥的直徑為180毫米，輥身長度為1350毫米。

6.圓盤切邊機：刀盤直徑為480毫米，采用拉剪方式進行剪切。

7.成型機：適用于外徑為￠127至￠381毫米（5″至15″）的鋼管，壁厚在4至14毫米之間，鋼管長度為6至14米，采用高頻直縫焊接技術，輥壓冷彎（W型成型）。

8.焊接設備：鋼管直徑為￠127至￠381mm，壁厚為4至14mm。

9.定徑機組：適用于直徑為￠127至￠381mm、壁厚在4至14mm之間的鋼管。

10.滾壓切割：適用范圍為直徑127mm至381mm，壁厚在4mm到14mm之間，切割速度為30米/分鐘。

11.平頭倒棱機的加工范圍為直徑127毫米到381毫米，壁厚在4到14毫米之間，處理能力為每分鐘2根。

12.靜水壓試驗機：適用范圍為￠127至￠381，最大試驗壓力為25MPa，處理速度為1.5根/分鐘。

13.在線超聲波探傷機的適用范圍為管徑￠127至￠381，垂直線性優于3%，水平線性優于1%。其動態范圍大于或等于35dB，缺陷檢出率達95%以上，靈敏度余量優于35dB。

14.離線超聲波探傷機的適應范圍為管徑￠127至￠381mm。其垂直線性優于3%，水平線性優于1%。動態范圍大于或等于35dB，缺陷檢出率達到95%以上，靈敏度余量優于35dB。

15.中頻熱處理設備：兩臺功率為600KW，加熱溫度范圍為500℃至1200℃，頻率在1KHZ至2KHZ之間，運行速度為6至25米每分鐘，加熱寬度不低于20毫米，材料為X70，套管型號為J55。

16.屏顯式液壓萬能試驗機WEW-600C采用計算機控制，適用于金屬材料的拉伸、彎曲、壓縮（壓扁）和剪切等試驗，最大載荷為600kN。

17.擺錘沖擊試驗機：JB-300B，最高沖擊能量為300焦耳。
